1 Resistencia de 1K.
1 Diodo Zener de 5V.
1 Fuente de Poder.
Cable.
Osciloscopio.

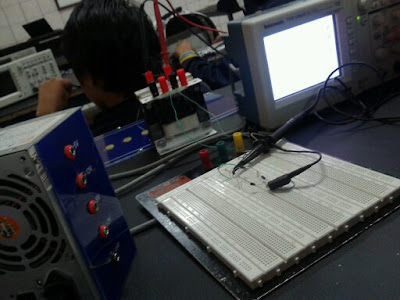

Lo armamos de la siguiente manera:
 |
| La resistencia es la de color azul y el diodo de color rojo al que estamos conectando el osciloscopio. En el osciloscopio podemos ver: |
Ahora formaremos otro circuito:
Para una mejor observación:
4 Diodos Rectificadores.
1 Transformador.
1 Osciloscopio.
Cables.
En el osciloscopio podemos observar que 35.42 es la salida de corriente del circuito:
El circuito esta conectado así:
