Fuente Variable!

En esta practica realizamos una fuente variable nuestro circuito es el siguiente:

Utilizamos:.

• 1 Regulador de voltaje LM317T

• 1 puente de diodos de 2 amperios o más.

• 1 de 220Ω / ohmios, 1 potenciometro de 5KΩ / kilohmios(pot)

• 1 de 4,700uF, 25 Voltios, electrolítico. 1 de 100uF de 16 Voltios, electrolítico. 2 de 0.1uF

• 1 Transformador 120/240VCA a 12.6 VCA de 1.5 amp. en el secundario. 1 fusible de 1.5 amperios para poner del lado del secundario.

El Diagrama es:

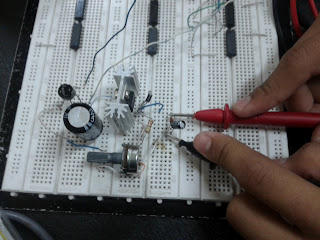

Al terminar nuestra fuente debemos medir para observar el voltaje de salida. Conectamos el transformador a los cables del macho para conectar a 110-220v en el primario. Y en el secundario conectamos 12v y 12v a las entradas de nuestro circuito.

En mi circuito el mínimo voltaje que sale es de:

Y al girar el botón del potenciometro mi voltaje máximo de salida es de:
